गठन गरिएको Q235B हट रोल्ड स्टिल प्लेटमा बेन्डिङ क्र्याकिंगको विश्लेषण

Q235B तातो रोल्ड स्ट्रिप एक साधारण कार्बन संरचनात्मक इस्पात हो। यो सभ्य विस्तार, बल, कठोरता र formability छ। सामग्रीले स्ट्याम्पिङ र वेल्डिङको लागि राम्रोसँग काम गर्दछ, त्यसैले कारखानाहरूले यसलाई मेकानिकल भागहरू र भवनहरू र पुलहरूका लागि उच्च-मानक वेल्डेड संरचनात्मक घटकहरू बनाउन व्यापक रूपमा प्रयोग गर्छन्।

हामीले नमूना निर्माण परीक्षणहरू दौड्यौं तर झुक्दा मास क्र्याकिंग फेला पार्यौं। मूल कारणहरू पत्ता लगाउन र ग्राहक स्तरहरू पूरा गर्ने सुधार योजनाहरू बनाउन, हाम्रो टोलीले क्र्याक नमूनाहरूमा परीक्षणहरू गर्यो। हामीले रासायनिक संरचना, क्र्याक र अक्षुण्ण क्षेत्रहरूको माइक्रोस्ट्रक्चर, भाँचिएको सतहको आकार, आन्तरिक समावेश र दानाको आकार जाँच गर्‍यौं कि कुन कुराले झुक्याउने दरारहरू निम्त्यायो।

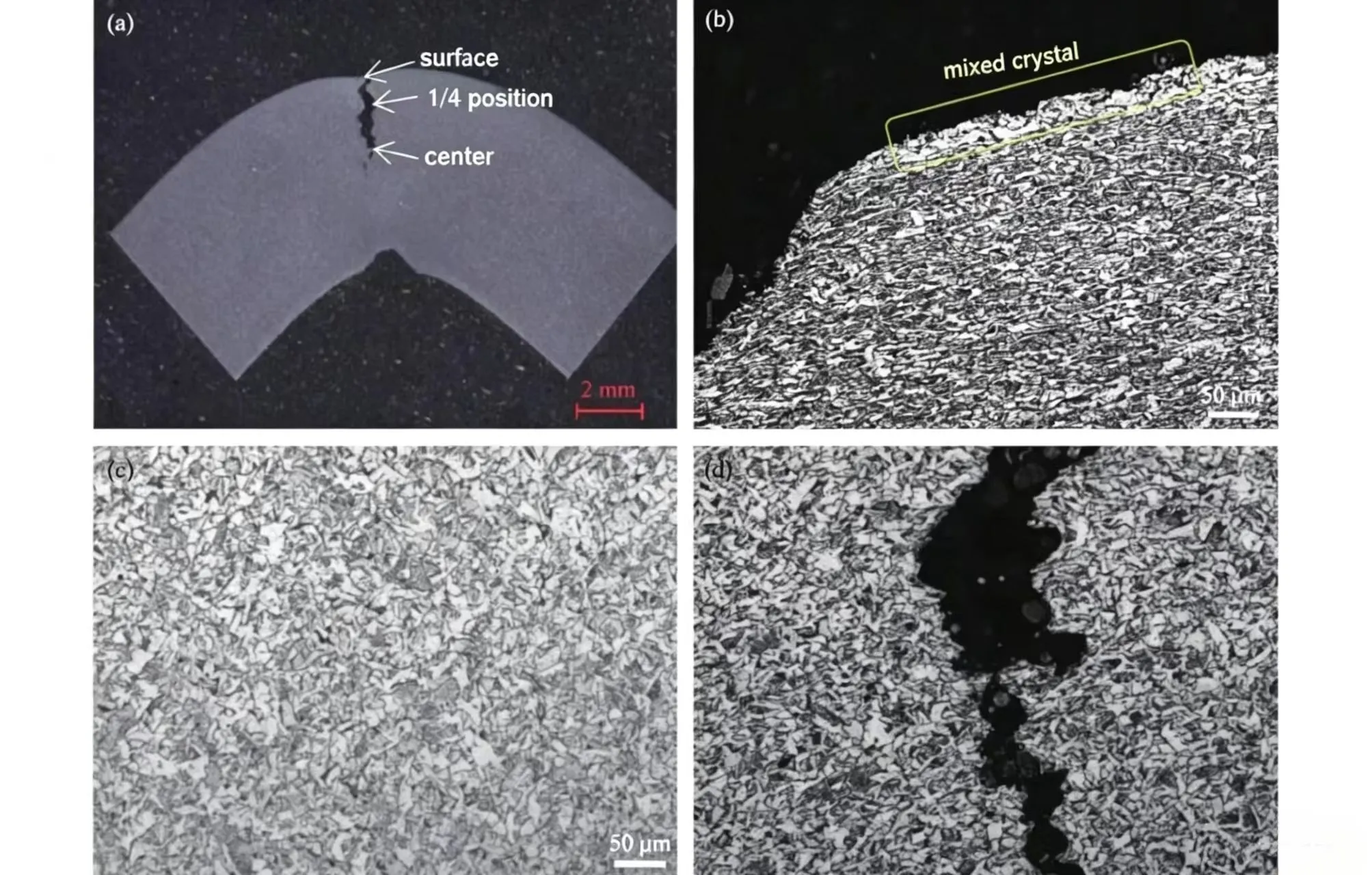

सान्हेका इन्जिनियरहरूले सतह डिकार्ब्युराइजेसन र मिश्रित दाना संरचनाले दरारहरू सुरु गर्दैन, तर अवस्थित दरारहरू धेरै छिटो फैलिएको पत्ता लगाए। कच्चा पट्टीको माइक्रोस्ट्रक्चर सबै परीक्षण टुक्राहरूमा एकरूप रहन्छ: बेनाइट सामग्री सतहबाट कोरमा खस्छ जब फेराइट सामग्री बढ्छ, र स्ट्रिप सतहमा थोरै मात्रामा एसिक्युलर फेराइट देखा पर्दछ।

समाधानहरू

1. स्ट्याम्पिङ र झुक्नु अघि स्ट्रिप किनारहरूमा burrs बन्द गर्नुहोस्। यसले रफ काट्ने कारणले गर्दा हुने सानो किनारा माइक्रोक्र्याकहरू हटाउँछ र बेन्डिङ क्र्याकिङलाई ठूलो मात्रामा काट्छ।

2. ग्राहकसँग उनीहरूको कडा झुकाउने आवश्यकताहरूको बारेमा कुरा गर्नुहोस्। हामी या त कम उपज बलको साथ वैकल्पिक स्टील ग्रेडहरू सिफारिस गर्न सक्छौं, वा लक्ष्य तन्य कार्यसम्पादन मानहरू समायोजन गरेर तिनीहरूको अर्डरको लागि Q235B स्ट्रिप अनुकूलन गर्न सक्छौं। अनुकूलित नरम मेकानिकल गुणहरूले तिनीहरूको मुद्रांकन प्रक्रियामा फिट हुनेछ र झुकाउने दरारहरू देखा पर्नबाट रोक्नेछ।
