अचार र तेलयुक्त स्टिल प्लेट

पिकलिंग प्लेट, जसको पूरा नाम हट रोल्ड पिकल्ड र तेलयुक्त पाना र कोइल हो, प्रिमियम हट रोल्ड पातलो कुण्डलबाट निर्मित एक प्रकारको स्टिल उत्पादन हो। कच्चा माल सतह मिल स्केल हटाउनको लागि पूर्ण पिकलिंग लाइनबाट चल्छ, त्यसपछि किनारा ट्रिमिङ, फिनिसिङ र अन्य परिष्करण प्रक्रियाहरू।

साधारण हट रोल्ड स्टिलको तुलनामा, यसले राम्रो सतह अवस्था, कडा आयामी सहिष्णुता र उत्कृष्ट स्ट्याम्पिङ प्रदर्शनको गर्व गर्दछ। यस बीचमा, अचार र तेलको स्टिल प्लेट कोल्ड रोल्ड स्टिल पाना भन्दा धेरै कम लागतमा आउँछ। यस कारणले गर्दा, यो एक आदर्श लागत बचत विकल्पको रूपमा मान्यता प्राप्त छ जसले "कोल्ड रोल्ड स्टिललाई हट रोल्ड सामग्रीले प्रतिस्थापन गर्दछ"।

अचार र तेलयुक्त स्टिल प्लेटले अटोमोबाइल उत्पादन, मेसिनरी उत्पादन, गृह उपकरण निर्माण, हल्का उद्योग र हार्डवेयर क्षेत्रहरूमा व्यापक अनुप्रयोगहरू फेला पारेको छ। PO स्टिल प्लेटले अटो चेसिस पार्ट्स, ह्वील हब, कम्प्रेसर हाउजिङ र अन्य प्रमुख कम्पोनेन्टहरूको उत्पादनमा विशेष रूपमा महत्त्वपूर्ण प्रयोग राख्छ।

हाम्रो पिकलिंग प्रक्रियामा महत्वपूर्ण नियन्त्रण बिन्दुहरू

एज ट्रिमिङ प्रेसिजन: हामी काम-कठोर किनारहरू हटाउन ±0.5mm को स्लिट चौडाइ सहिष्णुताको साथ साइड-ट्रिमिङ लागू गर्छौं। यसले ह्वील हबहरूको गहिरो रेखाचित्रको समयमा किनारा क्र्याक हुनबाट रोक्छ - यदि अनट्रिम गरिएको HRC प्रयोग गर्दा सामान्य विफलता।

तेलको तौल नियन्त्रण: अचार पछि, हामी 1.0-2.0 g/m² (दुबै पक्ष) मा एन्टि-रस्ट तेल लगाउँछौं। रोबोटिक वेल्डिङ प्रयोग गर्ने ग्राहकहरूका लागि, हामी वेल्ड स्प्याटर र पोरोसिटीबाट बच्न अनुरोधमा यसलाई ०.५-०.८ g/m² मा समायोजन गर्न सक्छौं—यो हामीले अटोमोटिभ टियर-१ आपूर्तिकर्ताहरूका लागि समाधान गरेका विशिष्ट पीडा पोइन्ट हो।

सतह रफनेस (Ra): मानक HRPO को विपरीत जसले ~Ra 1.5-2.5μm प्रदान गर्दछ, हामी Ra ≤ 1.2μm मा फाइन-फिनिस गरिएको भेरियन्ट प्रस्ताव गर्दछौं जसमा मध्यवर्ती स्यान्डिङ बिना प्रत्यक्ष पेन्टिङ आवश्यक हुन्छ।

पिकल्ड स्टिल शीट र कोल्ड रोल्ड स्टिल शीट बीचको तुलना

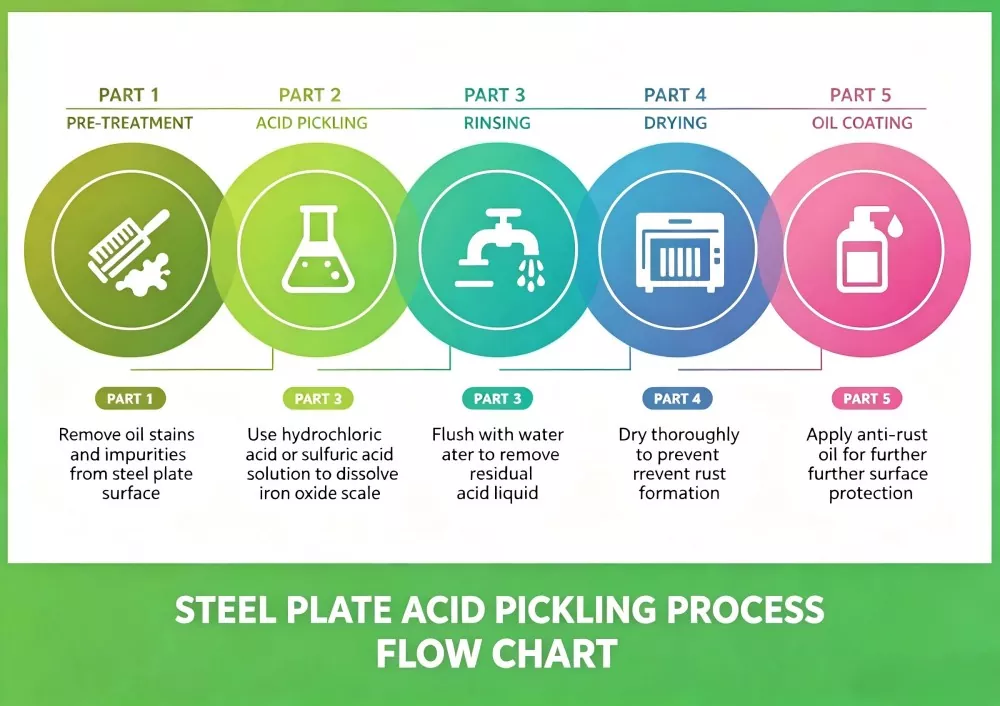

स्टिल पिकलिंग को सिद्धान्त

अचार एसिडको रासायनिक विघटन शक्तिमा निर्भर गर्दछ।

हाम्रो औद्योगिक निरन्तर पिकलिंग लाइनहरूमा, हामी मुख्य रूपमा 18-22% एकाग्रतामा उच्च-सांद्रता हाइड्रोक्लोरिक एसिड (HCl) प्रयोग गर्छौं, स्वामित्व जंग अवरोधकसँग जोडिएको। यो विशिष्ट ढाँचाले प्रभावकारी रूपमा म्याग्नेटाइट (Fe₃O₄) स्केल हटाउँछ जबकि स्टील सब्सट्रेटमा हाइड्रोजन-प्रेरित ब्लिस्टरिङलाई रोक्छ - एक महत्वपूर्ण नियन्त्रण बिन्दु जसले पेशेवर पिकलरहरूलाई सामान्य प्रोसेसरहरूबाट अलग गर्दछ।

यी एसिडहरूले अक्साइडहरू र दूषित पदार्थहरूसँग अचार र तेलयुक्त स्टिल प्लेटमा सतह छोप्ने रासायनिक प्रतिक्रियाहरू ट्रिगर गर्दछ, त्यस्ता पदार्थहरूलाई पग्लन्छ र तिनीहरूलाई स्टिलको आधारबाट बाहिर निकाल्छ।

पिकल्ड स्टिल शीट अनुप्रयोगहरू, साझा ग्रेड र निर्दिष्टीकरणहरूको सन्दर्भ

कोल्ड रोल्ड स्टीलको लागि HRPO कहिले प्रतिस्थापन गर्ने?

वास्तविक केस सन्दर्भ १

जर्मन कृषि मेसिनरी OEM को लागि लागत तल परियोजना

चुनौती: ग्राहकले 2.0mm CR4 कोल्ड-रोल्ड स्टिल हार्वेस्टर केबिन कोष्ठकहरूको लागि प्रयोग गरिरहेको थियो, सामग्री लागत कुल भाग लागतको 34% हो। तिनीहरूको अवस्थित स्ट्याम्पिङ डाइजलाई पुन: टुल नगरीकन तिनीहरूलाई वैकल्पिक चाहिन्छ।

हाम्रो हस्तक्षेप: तिनीहरूको रेखाचित्र विश्लेषण गरिसकेपछि (झुक्ने त्रिज्या R=6mm, मोटाई सहिष्णुता ±0.08mm), हामीले 2.0mm SPHC-PO सँग प्रतिस्थापन गर्न सिफारिस गर्यौं। तिनीहरूको रोबोटिक वेल्डिङ लाइन (फ्रोनियस ब्रान्ड) मा शून्य पोरोसिटी समस्याहरू छन् भनी सुनिश्चित गर्न हामीले तेलको वजन ०.६ g/m² मा समायोजन गर्यौं।

नतिजा: 22% सामग्री लागत बचत (€ 0.85 प्रति कोष्ठक × 180,000 pcs/वर्ष = €153,000 वार्षिक बचत)। पाउडर कोटिंग पछि शून्य विभाजन वा सतह दोषहरू (20 मिनेटको लागि 200 डिग्री सेल्सियसमा उपचार)। ग्राहकले अब यो प्रतिस्थापन 3 अतिरिक्त भाग नम्बरहरूमा रोल गरेको छ।

आवेदन परिदृश्य र सामग्री ग्रेड चयन सिफारिसहरू

अचार र तेलले भरिएको प्लेटका फाइदाहरू

उत्कृष्ट आयामी शुद्धता: ±0.05mm मोटाई सहिष्णुता (साइट अल्ट्रासोनिक मोटाई गेज द्वारा प्रमाणित, निरीक्षण रिपोर्ट प्रत्येक कुंडल संलग्न)

उत्कृष्ट मेकानिकल गुणहरू: उपज शक्ति 235-345 MPa, लम्बाइ ≥ 38% (प्रति JIS Z 2241 तन्य परीक्षण, नमूना प्रत्येक ताप संख्याबाट लिइएको)

उत्कृष्ट कार्यक्षमता: 2.2 अनुपात को लागी सफल गहिरो रेखाचित्र (बृहत् उत्पादन अघि हाम्रो इन-हाउस प्रेस प्रयोगशालामा मान्य)

गुणस्तर आश्वासन र आपूर्ति श्रृंखला ट्रेसबिलिटी

मिल स्रोत: हाम्रा कुण्डलीहरू बाओस्टील, शौगाङ र HBIS बाट उत्पन्न हुन्छन् (पूर्ण मिल परीक्षण प्रमाणपत्रहरू EN 10204 प्रकार 3.1 सँग)।

तेस्रो-पक्ष निरीक्षण: SGS/BV निरीक्षण लोडिङ पोर्टमा स्वीकार गरियो। हामी अनुरोधमा प्रक्रियामा पिकलिंग बाथ एकाग्रता लगहरू प्रदान गर्दछौं।

एन्टि-रस्ट वारेन्टी: इनडोर भण्डारण अन्तर्गत (RH <60%, temp 15-25°C), हामी 6 महिना (हाम्रो VCI तेल विकल्प मार्फत मानक 3 महिना बाट विस्तारित) को लागि कुनै रातो खिया छैन ग्यारेन्टी दिन्छौं।

FAQ

Q1: अचार र तेलको स्टिल प्लेट र चिसो रोल्ड स्टिल पाना बीच के भिन्नता छ?

A1: PO (Pickled and Oiled) स्टिल प्लेट कम लागतको साथ पिकलिंग उपचारको साथ हट रोल्ड स्टिलमा आधारित छ। कोल्ड रोल्ड स्टिलको अति-चिलो सतह र उच्च-सटीक भागहरूको लागि ०.३ मिमी सम्म पातलो मोटाई हुन्छ। PO प्लेट मध्यम-सटीक संरचनात्मक टुक्राहरूमा फिट हुन्छ, जबकि कोल्ड रोल्ड पानाले कडा सहिष्णुता मागहरूको साथ उच्च-मानक उपस्थिति घटकहरूलाई लक्षित गर्दछ।

Q2: के PO स्टील प्लेट सिधै बाहिरी उत्पादनहरूको लागि प्रयोग गर्न सकिन्छ?

A2: होइन। सतहमा रहेको एन्टि-रस्ट तेलले भण्डारण र प्रशोधन गर्दा छोटो अवधिको अस्थायी सुरक्षा मात्र प्रदान गर्दछ। लामो समयको बाहिरी एक्सपोजरको लागि, तपाईंलाई एन्टी-क्रोसन क्षमता बढाउनको लागि पेन्टिङ, ग्याल्भेनाइजिङ वा पाउडर कोटिंग जस्ता पछिल्ला सतह उपचारहरू चाहिन्छ।

Q3: तपाईले PO स्टील प्लेटको लागि कुन मोटाई दायरा प्रस्ताव गर्न सक्नुहुन्छ?

A3: हाम्रो मानक मोटाई दायरा 1.0mm देखि 6.0mm सम्म, अनुकूलन योग्य चौडाई 800mm देखि 2000mm सम्म र लम्बाइ 1000mm देखि 6000mm सम्म ग्राहकहरुको रेखाचित्र माग अनुसार।

Q4: सामान्य भण्डारण अन्तर्गत PO स्टील कति समयसम्म खियारहित रहन सक्छ?

A4: आर्द्र हावा वा रासायनिक ग्यास बिना सुख्खा इनडोर गोदाममा भण्डारण गरिएको, एन्टि-रस्ट तेलले 3-6 महिनाको लागि इस्पात सतहलाई सुरक्षित गर्न सक्छ। समयपूर्व ओक्सीकरण रोक्न खुला-एयर स्ट्याकिङबाट बच्नुहोस्।
